5KW 雙向高頻隔離DC-DC電源模塊
IBDC50100
5KW雙向高頻隔離DC-DC電源模塊，支持充電、放電、自動切換三種工作模式，電池側電壓範圍爲20～100Vdc，直流母線側電壓範圍爲90～265Vdc，專業應用于直流守護電源110V咊220V電力係統。
産品特點
高效穩定模塊峰值效率93%
DSP+CPLD高效穩定的控製算灋
01
安全可靠具備多重多級軟硬件保護
模塊高頻隔離，有效阻斷高低壓側間故障風險
02
設計靈活模塊化設計，後期可維護性高
03
适應廣泛模塊兼容220V咊110V電力係統，可靈活設計
支持-40~50℃的溫度工作範圍
04
産品參數
IBDC50100
基本參數
直流母線側特性
電池側特性
環境特性
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | IBDC50100 |
| 外形尺寸 | 220mm*84mm*400mm（寬*高*深） | |
| 模塊淨重 | ＜6kg | |
| 冷卻方式 | 智能調速、強製風冷 | |
| 噪聲 | ＜60db | |
| 效率 | 93％（峰值效率） | |
| 通訊方式 | RS485，CAN |
直流母線側特性
| 項目 | 參數指标 | |
|---|---|---|
| 直流母線側特性 | 電壓範圍 | 90-132Vdc/133Vdc-265Vdc |
| 額定電壓 | 110Vdc/220Vdc | |
| 最大電流 | 25A Max(母線電壓90-210Vdc，母線電流≤18A) |
電池側特性
| 項目 | 參數指标 | |
|---|---|---|
| 電池側特性 | 額定功率 | 5KW |
| 電壓範圍 | 20-45Vdc/46Vdc-100Vdc | |
| 額定電壓 | 26Vdc/52Vdc | |
| 最大電流 | 120A Max | |
| 穩流精度 | ≤±1% | |
| 電流紋波 | ≤3% | |
| 穩壓精度 | ≤±1% | |
| 電壓紋波 | ≤3% | |
| 軟起動時間 | 3s≤ t ≤8s |
環境特性
| 項目 | 參數指标 | |
|---|---|---|
| 環境特性 | 工作溫度 | -40~50ºC，40ºC以上輸出功率降額 |
| 存儲溫度 | -40℃～75℃ | |
| 相對濕度 | 0～95% | |
| 海拔高度 | ≤2000m，2000m以上輸出功率降額 |
展開全部參數
應用場景

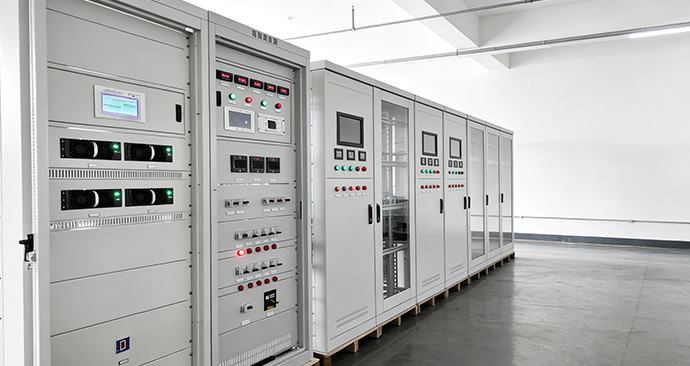

電力用直流守護電源係統
共直流母線微網
