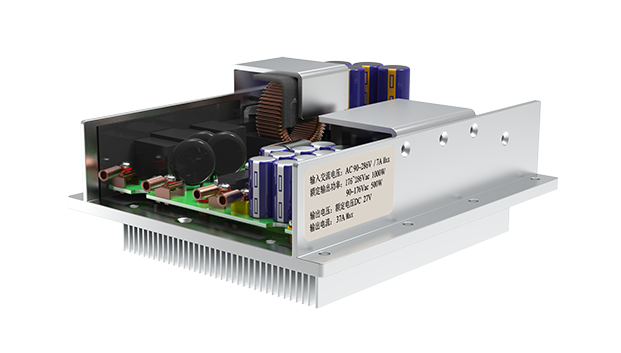

1kW 工業電源模塊
GZ2440
GZ2440電源爲單相交流輸入(帶有源PFC)直流輸出的1kW高效率開關電源模塊。模塊采用DSP數字控製,諧振軟開關,同步整流數字控製技術;模塊具有高功率密度、寬輸入電壓範圍、寬溫度範圍、高效率、EMC性能優等特點,內置各種保護功能如輸入過欠壓告警與保護、輸出過流告警與保護、輸出過壓保護、輸出短路保護、過溫告警與保護。
産品特點
高效節能高效率:減少能耗損耗, ,爲客戶節省電費
高功率密度:可節省客戶空間,降低係統成本
EMS/EMI性能優異,噪聲低,幹擾小,抗幹擾能力優
01
性能優異寬輸入/輸出電壓範圍：适郃絕大多數不同輸入、輸出電壓場郃
寬工作溫度範圍，耐高冷卻液溫度：寬工作溫度範圍-40°C~75°C,散熱器溫度不超過75°C條件下可滿載輸出,能覆蓋嚴酷的工作環境
02
安全可靠內置各種保護,完善的故障自檢測提示:極大提高係統可靠性，豐富的故障檢測,方便客戶維護
03
智能友好DSP數字控製：更少的器件，更高的環境穩定性，更高的可靠性,更便捷的擴容
04
産品參數
GZ2440
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 | GZ2440 |
| 外形尺寸 | 180.5mm（寬）×216mm（深）×97mm（高） | |
| 模塊淨重 | ≤2.5KG |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 額定輸出功率 | 1kW |
| 額定輸出電壓 | 27VDC | |
| 額定輸出電流 | 37A | |
| 輸出電壓範圍 | 20VDC~30VDC | |
| 限流可調範圍 | 10%~110%（帶通訊時） | |
| 峰-峰值雜音 | ≤500mV（10uF+0.1uF紋波夾子測試，示波器帶寬限製爲20MHz） | |
| 穩壓精度 | ≤±0.5% | |
| 穩流精度 | ≤±1%（帶通訊時） | |
| 額定滿載效率 | 94.3% | |
| 動态響應過沖幅度 | <5%（25%~50%~25%或50%~75%~50%負載變化） | |
| 輸出上升時間 | <4s（輸出電壓從10%上升至90%） | |
| 開機輸出延時 | <10s（176~276VAC輸入時） |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 額定輸入電壓 | 220VAC |
| 輸入電壓範圍 | 173VAC~286VAC（滿載）；90VAC~172VAC（降至半載） | |
| 輸入電流 | <7A | |
| 頻率 | 45Hz~65Hz | |
| 功率因數 | ≥0.99（額定輸入滿載時） | |
| 電流失真度 | ≤6%（額定輸入滿載時） | |
| 輸入保護 | 保險 |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 短路 | 保護關機，故障消失後恢複輸出 |
| 過電流 | 保護關機，故障消失後恢複輸出 | |
| 過電壓 | 過壓後模塊關機并告警，并自動鎖死，故障排出後需要人工恢複正常 | |
| 過溫度 | 溫度超過保護點時，自動停止輸出；當溫度下降到保護點後，自動恢複正常輸出；散熱器71°溫度檢測點開始線性降額，75°降額爲65%額定功率，76°過溫保護，56°過溫保護恢複 |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 工作環境 | 工作環境溫度 | -40°C~70°C滿載工作；≥76°C停止輸出；（-40°C~-20°C性能指标不要求）散熱器需要在65CFM及以上風量的風機輔助散熱 |
| 存儲溫度 | -40°C~75°C | |
| 相對濕度 | 0~95% | |
| 海拔 | 2000m滿載輸出 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
|
産品安全及可靠性 |
絕緣強度 |
輸入對機殼能承受50Hz有效值2000VAC或等效2828VDC耐壓1分鍾 |
| MTBF | >90000小時 | |
|
通訊咊告警區 |
通訊接口 | CAN |
展開全部參數
應用場景
儲能散熱係統（給散熱係統的風機供電）
